Planos Estructurales

Los planos estructurales son un elemento fundamental en la construccion, debido a que estos entregan todas las especificaciones tecnicas de como se debe construir, ya sea medidas, tipos de uniones, densidad de mezclas de hormigon, cantidad de enfierradura, espesores entre otros, es de vital importancia que la estructura sea bien detallada, y en terreno hacer exactamente lo que en estos planos es descrito.

Los planos estructurales son desarrollados por el ingeniero o grupo de ingenieros, los cuales aplicando las normativas estructurales de cada pais lo elavoran siendo respaldados por una memoria de calculo, la cual expresa los fundamentos matematicos y reglamentarios de los elementos estructurales especificados.

¿Que elementos contiene un plano estructural?

Un plano estructural es un documento técnico que representa gráficamente la estructura de un edificio o una estructura similar, y que incluye información detallada sobre cómo está diseñada y cómo está construida. En un plano estructural se suelen incluir los siguientes elementos:

• Título: Indica el nombre del proyecto y el número de plano.

• Escala: Indica la escala a la que se ha dibujado el plano.

• Nomenclatura: Indica los símbolos y abreviaturas utilizados en el plano.

• Dimensiones: Indican las medidas de los elementos representados en el plano.

• Referencias: Indican otros planos o documentos a los que se hace referencia en el plano.

• Estructura: Representa gráficamente la estructura del edificio, incluyendo columnas, vigas, losas, muros y otros elementos estructurales.

• Detalles: Muestran detalles específicos de la estructura, como empalmes, uniones, anclajes, etc.

• Notas: Contienen información adicional sobre la estructura, como materiales, cargas, tolerancias, etc.

• Leyenda: Explica los símbolos y abreviaturas utilizados en el plano.

• Firma y fecha: Indican quién ha dibujado el plano y cuándo fue creado.

¿Cuales son los planos estructurales obligatorios?

Los planos estructurales obligatorios dependen de la ley y las regulaciones aplicables en el lugar donde se esté construyendo. En general, para un proyecto de construcción se suelen requerir al menos los siguientes planos estructurales:

Plano de cimentación:

Muestra la distribución y dimensiones de las cimentaciones y los anclajes de la estructura.

Plano de estructura:

Muestra la distribución y dimensiones de las vigas, columnas y demás elementos estructurales.

Plano de muros:

Muestra la ubicación y dimensiones de los muros portantes y no portantes.

Plano de detalles estructurales:

Muestra detalles específicos de la estructura, como empalmes, uniones, anclajes, etc.

Plano de aislamiento sismico:

Muestra los detalles de los sistemas de aislamiento sismico utilizados en la estructura.

En algunos casos, también pueden ser necesarios otros planos estructurales, como planos de estructura de cubierta o planos de estructura de fachada. Es importante tener en cuenta que la lista de planos obligatorios puede variar según el lugar y el tipo de proyecto. Es recomendable consultar con un profesional o con las autoridades locales para conocer los requisitos específicos.

Ejemplos de planos estructurales

A continuacion se presenta el ejemplo de planos estructurales para una casa construida en madera, acero y cimentacion de hormigon.

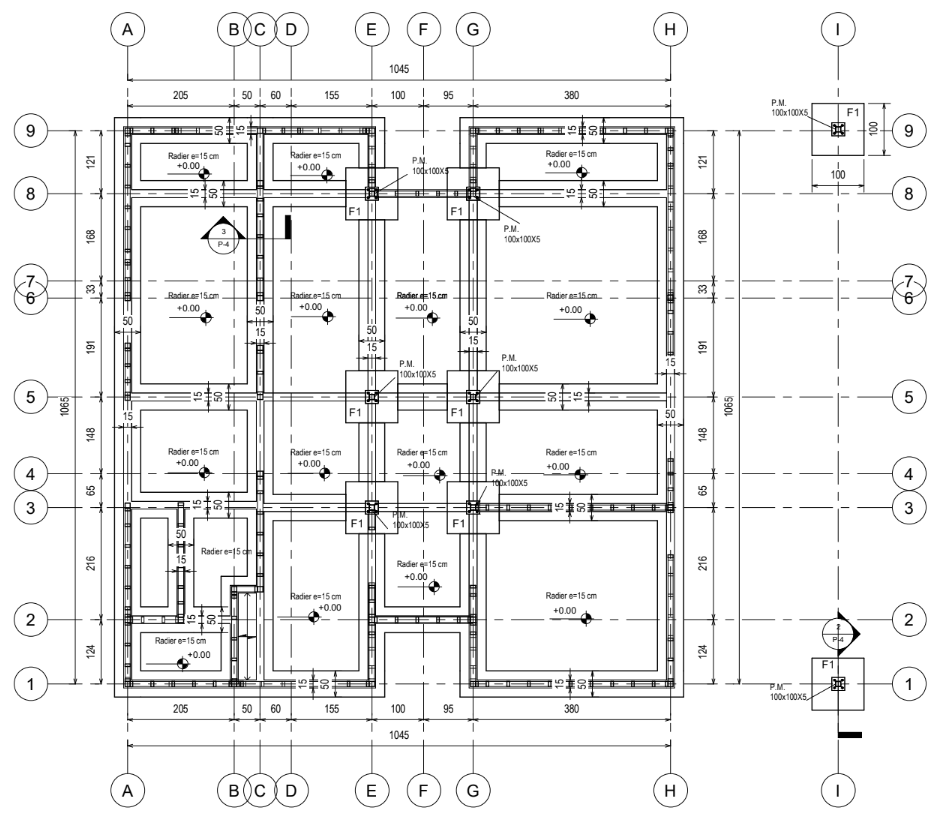

Planta de fundaciones

En esta plano se detalla la union entre la estructura y el suelo ( la cimentacion) se puede apreciar que se detallan los espesores de los muros, radier y los perfiles metalicos que son utilizados.

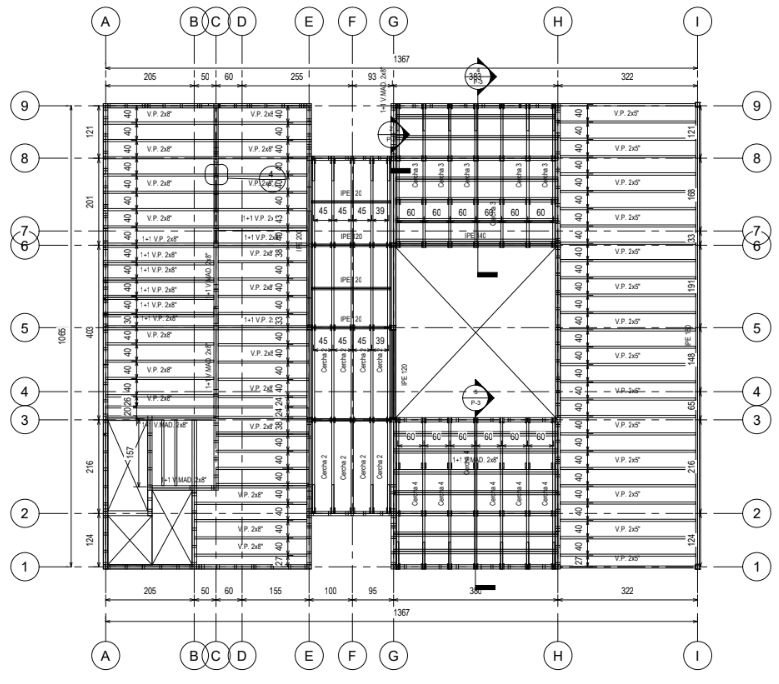

Planta de envigado

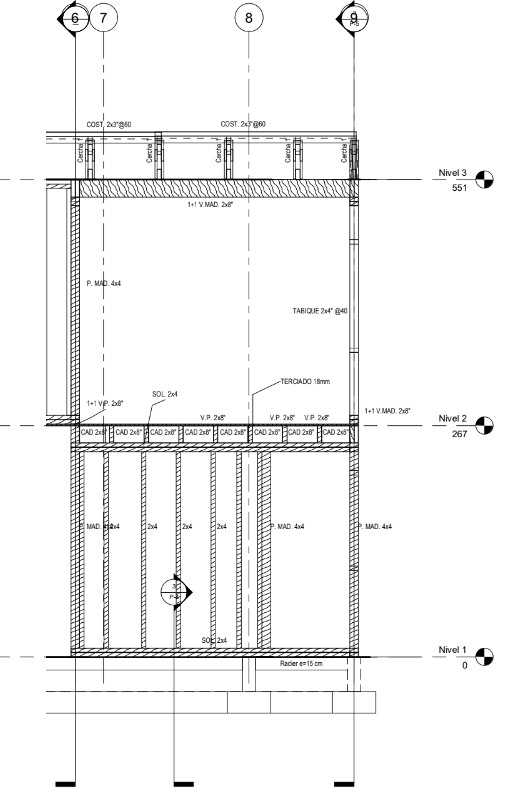

Planos de detalles Estructurales

Planos de elevacíon

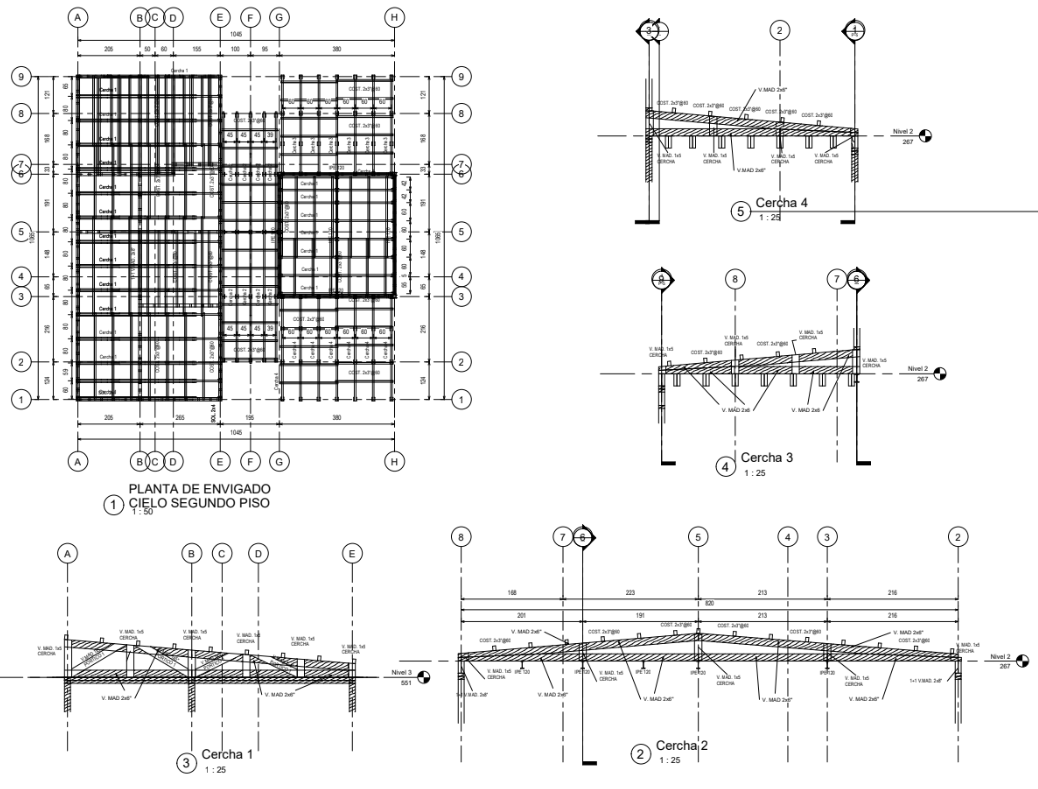

Planos de techo
